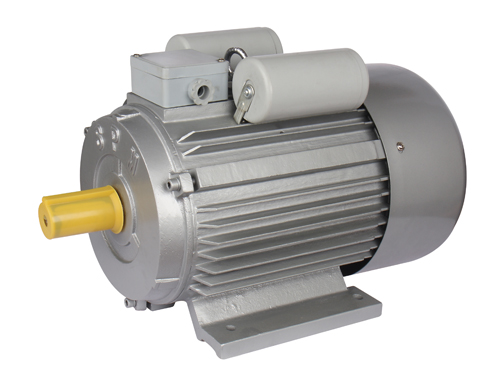

YCL 系列大马力单相电容起动异步电动机

  • YCL 系列大马力单相电容起动异步电动机

产品描述

YCl 系列大马力单相电动机械适用于驱动小型车床、水泵,对只有单相电源的家庭、作坊尤为适用。该系列电动机械采用先进技术设计,使用优质材料制造,具有外形美观、性能先进、维护方便、运行可靠的特点,符合IEC标准的有关规定。
YC系列电动机为全封闭扇冷式,输出功率3HP及以下采用电容起动,在额定电压下50HZ时起动动力矩大于3倍,60HZ时大于2.75倍,输出功率4HP及以上采用电容起动、运转,集中了起动转矩大、动转平稳、温升低、噪声小、过载能力强等优点。
使用条件:
环境温度: -15℃≤θ≤40℃
海拔:不超过1000m 额定电压:± 5%
  • 技术参数
  • 型 号 功 率 电 流
    (A)
    功率因素 效 率(%) 转 速
    (r/min)
    堵转转矩
    额定转矩
    堵转电流
    额定电流
    最大转矩
    额定转矩
    kW HP
    YCL90S-2 1.1 1.5 7.2 0.95 73.2 2880 2.8 6 1.8
    YCL90L-2 1.5 2 8.9 0.97 76 2900 2.8 7 1.8
    YCL100L-2 2.2 3 13.2 0.96 78.8 2900 3 6.5 1.8
    YCL90S-4 0.75 1 5 0.93 73.3 1450 2.8 6.5 1.8
    YCL90L-4 1.1 1.5 7.8 0.9 75 1450 2.5 6 1.8
    YCL100L-4 1.5 2 9.3 0.92 79.4 1450 2.8 7 1.8
    YCL112M-4 2.2 3 13.6 0.9 81.6 1450 2.3 6.5 1.8
    YCL132S1-4 3 4 18.2 0.9 83.2 1450 2.1 6.5 1.8
    YCL132S2-4 3.7 5 22 0.9 84.9 1450 2.1 6.5 1.8
    YCL132M1-4 5.5 7.5 32.5 0.9 85 1460 2 6.5 1.8
    YCL132M2-4 7.5 10 40 0.9 85.5 1460 2 6.5 1.8



    机座号 安装尺寸 外形尺寸
    A B C D E F G H K M N P R S T AB AC AD HD L
    71 112 90 45 14 30 5 11 71 7 130 110 160 0 10 3.5 145 145 140 180 255
    80 125 100 50 19 40 6 16 80 10 165 130 200 0 12 3.5 160 165 150 200 295
    90S 140 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 185 160 240 370
    90L 140 125 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 185 160 240 400
    100L 160 140 63 28 60 8 24 100 12 215 180 250 0 15 4 205 220 180 260 430
    112M 190 140 70 28 60 8 24 112 12 215 180 250 0 15 4 245 250 190 300 455
    132S 216 140 89 38 80 10 33 132 12 265 230 300 0 15 4 280 290 210 350 525
    132M 216 178 89 38 80 10 33 132 12 265 230 300 0 15 4 280 290 210 350 553
